BATERÍAS SOLARES

TAB Batteries - Solar OPzS

OPzS

Para instalaciones de energía solar fotovoltaica, telecomunicaciones, ordenadores, iluminación de emergencia, sistemas de alarmas, vigilancia, etc.

TAB Batteries - Solar TOPzS

TOPzS

Para instalaciones solares. Debido a su extremada baja descarga las placas positivas tubulares son adecuadas para sistemas solares off-grid (aislados).

TAB Batteries - Solar OPzV

OPzV

Son la fuente de energía ideal para muchas aplicaciones en stand by. Estas baterías casi sin mantenimiento tienen una larga vida y una excelente ciclabilidad.

TAB Motion Pasted

MOTION PASTED

Económicas y fiables para alto rendimiento en condiciones de trabajo difíciles.

TAB Motion Tubular

MOTION TUBULAR

Con robustas placas positivas tubulares para alcanzar prestaciones de hasta 1200 ciclos.

TAB Motion AGM

MOTION AGM

VRLA con tecnología de lana de vidrio absorbente para altas prestaciones de arranque.

TAB Motion GEL

MOTION GEL

VRLA con una aleación especial de electrolito gelificado y con caja reforzada de polipropileno.

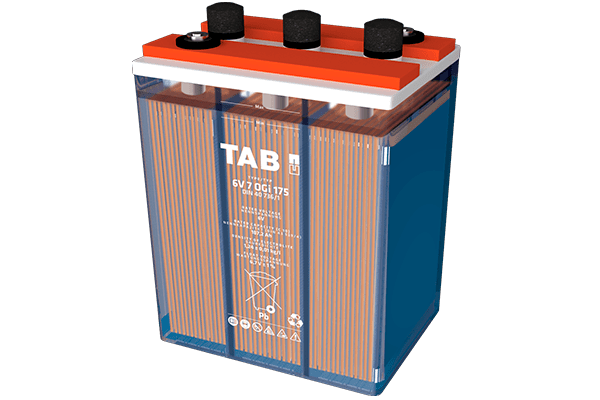

TAB Batteries - OGi

OGi

Para aplicaciones industriales en el suministro de alimentación eléctrica con grandes requisitos de seguridad.

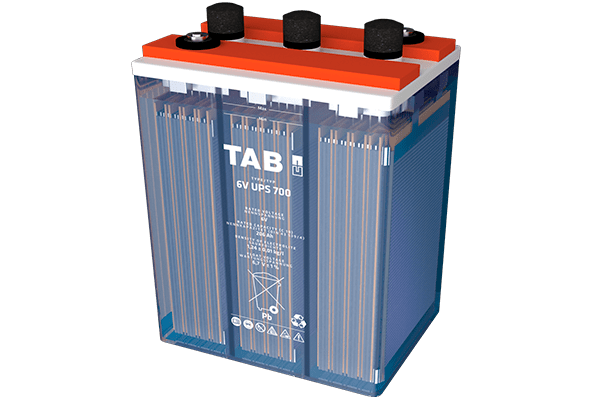

TAB Batteries - UPS

UPS

Para grandes descargas con rendimiento optimizado. Su principal aplicación es la Unidad Ininterrumpible de Potencia (UPS).

Motion Pasted

La batería TAB Motion Pasted es una batería abierta de semi tracción con placa plana.

Aplicaciones:

  • Sillas de ruedas
  • Instalaciones en camiones
  • Autocaravanas
  • Vehículos accionados por batería
  • Barcos
  • Barredoras
  • Sistemas solares, fotovoltaicos…

Carga: las baterías TAB Motion pueden recargarse con un cargador de 50 Hz o HF (alta frecuencia).
El perfil de carga es Wa; WoWa, IuIa; WUIa según DIN 41773 y 41774.

Excelente resistencia a la vibración.

Alta capacidad de descarga.

Alto rendimiento en condiciones de trabajo difíciles.

Económica y fiable.

TAB Motion Pasted
Tabla de referencias
Número de ciclos: 300 (IEC / EN 60254-1 / 25 °C)
ReferenciaVoltajeDimensiones (mm)Peso (Kg)C5 (Ah)C100 (Ah)
50P12242×175×190175070
60P12278×175×19019,56080
85P12353×175×1902585115
80P12312×175×21223,980115
105P12344×172×212/23429,9105125
110P12344×172×262/28437,2110155
110P MAC12509×175×182/20835,8110150
150P12512×223×194/22044,6150190
190P12518×273×214/24061,3190245
Descargas

Motion Tubular

La batería TAB Motion Tubular es una batería abierta de semi tracción con robustas placas positivas tubulares.

Aplicaciones:

  • Carros de golf
  • Máquinas barredoras
  • Sillas de ruedas
  • Plataformas elevadoras móviles
  • Plataformas elevadoras eléctricas de camiones
  • Sistemas aplicaciones solares…

Carga: las baterías TAB Motion pueden recargarse con un cargador de 50Hz o HF (alta frecuencia).
El perfil de carga es Wa; WoWa, IuIa; WUIa según DIN 41773 y 41774.

La construcción de placas tubulares premium libres de electrólito asegura una vida útil larga.

Alta capacidad de descarga.

Para aplicaciones en condiciones de trabajo difíciles.

Fiable y duradera, alcanza prestaciones de hasta 1200 ciclos.

TAB Motion Tubular
Tabla de referencias
Número de ciclos: 1200 (IEC / EN 60254-1 / 25 °C)
ReferenciaVoltajeDimensiones (mm)Peso (Kg)C5 (Ah)C100 (Ah)
55t12278×175×19018,25565
90t12303×175×22828,790115
95t12344×172×212/2343095130
120t12344×172×262/28437,3120155
145t12512×223×194/22047,3145180
Golf Cart T6244×190×270/28130,5180240
Golf Cart TS6244×190×270/28131,5210270
Descargas

Motion AGM

TAB Motion AGM es una batería de VRLA (Valve Regulated Lead Acid) producida con tecnología de lana de vidrio absorbente según norma EN 60254-1.

Aplicaciones:

  • Caravanas, mobil-homes
  • Barcos
  • Sillas de ruedas
  • Máquinas barredoras
  • Sistemas de alarma, sistemas UPS y PV…

Carga:

  • Cargadores con características de carga IU y IuIa
  • Régimen de ciclos IU, Wu/u = 14, 4-14, 8 V
  • Carga continua de IU, Wu/u = 13,5- 13, 8 V

30% más de capacidad en comparación con una batería líquida.

Auto descarga muy baja.

No emite gases (ideal para la industria alimentaria y farmacéutica).

Diseño robusto, muy resistente a movimientos y vibraciones.

Factor de carga muy bajo (1,08) reduce el consumo de energía.

El electrólito se mantiene inmovilizado en el AGM (previene el derrame de ácido si se rompe el recipiente).

Sin mantenimiento.

Altas prestaciones de arranque.

TAB Motion AGM
Tabla de referencias
Número de ciclos: 400 (IEC / EN 60254-1 / 25 °C)
ReferenciaVoltajeDimensiones (mm)Peso (Kg)C5 (Ah)C100 (Ah)
45 AGM12242×175×19018,54565
55 AGM12278×175×19021,55575
60 AGM12315×175×190246085
70 AGM12353×175×1902770100
Descargas

Motion GEL

TAB Motion GEL es una batería de VRLA (Valve Regulated Lead Acid) producida con rejillas de placas de Calcio (Ca) con una aleación especial con electrolito gelificado. La caja está producida con material reforzado de polipropileno (PP). Todo ello hace la batería fiable, y completamente sin mantenimiento.

Aplicaciones:

  • Caravanas y mobil-homes
  • Barcos
  • Máquinas barredoras
  • Vehículos eléctricos
  • Sistemas solares
  • Sistemas UPS…

Carga según DIN 41773 (características IU ):

Carga a temperatura ambiente:

  • Para aplicaciones cíclica: 14, 30 – 14, 50 v
  • Para aplicaciones estacionarias: 13, 40 – 13, 70 v
  • Compensación de temperatura 30 mV/K

Régimen de carga:

  • La corriente máxima es del 30% de la capacidad en C20 (ej. C20 = 100Ah, Imax = 30A)

Totalmente sin mantenimiento. Instale y olvídese.

El electrólito se mantiene inmovilizado en el gel (previene la estratificación del electrólito, y el posible derrame de ácido).

Auto descarga menor al 2% mensual. Aumenta la durabilidad de manera exponencial y permite su almacenaje durante un periodo de tiempo mucho más largo, dependiendo de la temperatura.

No emite gases (ideal para la industria alimentaria y farmacéutica), diseño robusto, muy resistente a movimientos y vibraciones.

Diseño robusto, movimiento y vibración resistente.

TAB Motion GEL
Tabla de referencias
Número de ciclos: 700 (IEC 60254-1)
ReferenciaVoltajeDimensiones (mm)Peso (Kg)C5 (Ah)C100 (Ah)
50 GEL12278×175×19019,75565
70 GEL12353×175×19025,590115
75 GEL12352×175×211/23229,295130
130 GEL12509×223×195/22247,5120155
180 GEL12518×273×214/24071,2145180
Descargas

OPzS

Las baterías TAB OPzS se fabrican con la tecnología convencional de plomo-ácido, según norma DIN 40736, EN 60896, EN 61427 y IEC 896-1 y sus reglamentos.

Las baterías estacionarias del tipo OPzS están destinadas al suministro de instalaciones de energía solar fotovoltaica, telecomunicaciones, ordenadores, iluminación de emergencia, sistemas de alarmas, sistemas de control y vigilancia en plantas de energía y estaciones eléctricas, estaciones de tren, aeropuertos, etc.

Diseño:

  • Electrodo positivo: placa tubular con baja aleación de antimonio (<2%).
  • Electrodo negativo: placa plana con expansor de larga duración.
  • Separación: separador microporoso.
  • Electrolito: ácido sulfúrico peso específico de 1,24 g/cm3.
  • Recipiente: alta resistencia a impactos, material transparente SAN.
  • Tapa: ABS (SAN)* en color gris dependiendo del modelo.
  • Elementos con celdas ciegas: 4V, 6V, 8V, 10V.
  • Tapones: tapones cerámicos según norma DIN 40740.
  • Polos sellados: 100% hermético. Evita fugas de gas y electrolito.
  • Conector: cable de cobre aislado flexible con sección transversal de 35, 50, 70, 95 o 120 mm2(35, 50 o 70 mm2) *.
  • Tipo de protección: IP 25 respecto a la norma DIN 40050, contacto protegido según VBG4.

Carga:

  • IU – Características: Imax sin limitación.
  • Carga de flotación: U = 2,23 V / celda ± 1%, entre 10°C y 30°C ▲U/▲T = -0,004 V/K por debajo de 10°C de promedio mensual.
  • Carga inicial: U = 2,35 a 2,40 V / celda, tiempo limitado.

Características de la descarga:

  • IU – Características: Imax sin limitación.
  • Carga de flotación: U = 2,23 V / celda ± 1%, entre 10°C y 30°C ▲U/▲T = -0,004 V/K por

debajo de 10°C de promedio mensual.

  • Carga inicial: U = 2,35 a 2,40 V / celda, tiempo limitado.

Datos operativos:

  • Vida útil: hasta 20 años (18 años) ** a 20°C.
  • Intervalo de relleno de agua: más de 2 años a 20°C.
  • Ciclos IEC 896-1: 1500 (1200) **.
  • Autodescarga: aprox. 2%/mes a 20°C.
  • Temperatura operativa: -20°C a 55°C, 10°C a 30°C.
  • Requisitos de ventilación: F1 = 0,5 (aleación de bajo antimonio) según normativa EN 50272-2.
  • Medidas de conformidad: DIN 40 737 parte 1.
  • Pruebas de conformidad: IEC 896-1.
  • Normas de seguridad: VDE 0510 parte 2 y EN 50272-2.
  • Transporte: estas mercancías NO SE CONSIDERAN MERCANCIAS PELIGROSAS durante el transporte por carretera.

Mantenimiento:

  • Cada 6 meses: revise el voltaje y la densidad de la batería, así como la temperatura de cada elemento (vaso).
  • Cada 12 meses: descargue completamente la batería y revise la densidad, así como la temperatura de cada elemento (vaso).
TAB Batteries - Solar OPzS
Tabla de referencias
OPzS Bloques
Tipo de celdaVoltaje (V)Long x An x Al (mm)Peso (Kg)C10 (Ah) Uf=1, 80V a 20ºCC100 (Ah) Uf=1, 85V a 25ºC
12V 1 OPzS 5012272×205×39226/395173
12V 2 OPzS 10012272×205×39238/50103146
12V 3 OPzS 15012380×205×39253/69154218
6V 4 OPzS 2006272×205×39236/47204291
6V 5 OPzS 2506380×205×39244/61255364
6V 6 OPzS 3006380×205×39252/68307437
OPzS Celdas
Tipo de celdaVoltaje (V)Long x An x Al (mm)Peso (Kg)C10 (Ah) Uf=1, 80V a 20ºCC100 (Ah) Uf=1, 85V a 25ºC
2 OPzS 1002103×206×4208,7/13,7109151
3 OPzS 1502103×206×42042675158226
4 OPzS 2002103×206×42013/18212301
5 OPzS 2502124×206×42016/22264376
6 OPzS 3002145×206×42018/26317452
5 OPzS 3502124×206×53620/29385527
6 OPzS 4202145×206×53624/34465632
7 OPzS 4902166×206×53628/39540737
6 OPzS 6002145×206×71135/50654903
8 OPzS 8002210×191×71146/658681204
10 OPzS 10002210×233×71157/8010901510
12 OPzS 12002210×275×71166/9313041810
12 OPzS 15002210×275×86188/11916592260
16 OPzS 20002212×397×837115/16022003010
20 OPzS 25002212×487×837145/20027513760
24 OPzS 30002212×576×837170/24032984520
Descargas

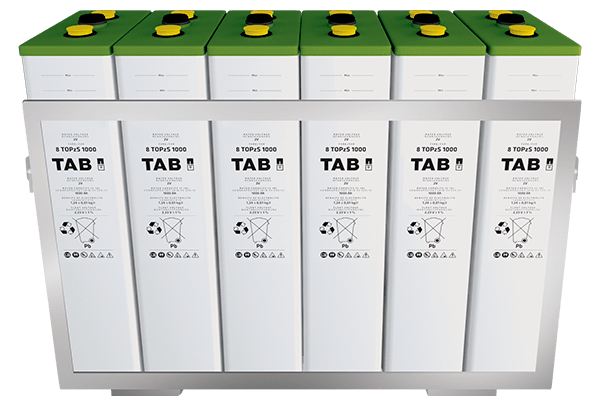

TOPzS

Las baterías estacionarias TAB TOPzS de bajo mantenimiento se fabrican de acuerdo a la normativa DIN 40736, EN 60896 y IEC 896-1. Los acumuladores individuales (2V) están fabricados en recipientes de polipropileno translúcido.

Las baterías estacionarias del tipo TOPzS están especialmente diseñadas para instalaciones solares. Debido a su extremada baja descarga las placas positivas tubulares son adecuadas para sistemas solares off-grid (aislados).

Diseño:

  • Electrodo positivo: placa tubular con baja aleación de antimonio (<2%).
  • Electrodo negativo: placa plana con expansor de larga duración.
  • Separación: separador microporoso.
  • Electrolito: ácido sulfúrico peso específico de 1,24 g/cm3.
  • Recipiente: polipropileno transparente PP.
  • Tapa: polipropileno en color verde.
  • Sellado del borne: estanqueidad al 100% de gas y electrolito, junta de goma de alta densidad.
  • Terminales: terminal hembra (M10) tratado. Perfecto contacto y baja resistencia con cables de conexión flexibles.
  • Conector: cable de cobre flexible y aislado, con una sección transversal de 35, 50, o 70 mm2.
  • Borne atornillado: M10, acero, aislado.

Instalación:

  • Los acumuladores deben instalarse en bandejas de metal.

Carga:

  • IU – Características: Imax sin límitación.
  • Carga de flotación: U = 2,23 V / celda ± 1%.
  • Carga inicial: U = 2,35 a 2,40 V / celda.

Características de descarga:

  • Temperatura de referencia: 20°C en el C10 a 1,80 V / celda y a 25°C en C100 a 1,85 V / celda.
  • Capacidad inicial: 100%.
  • Intensidad de descarga: normalmente hasta el 80%. Más del 80% POD o descargas más allá de las tensiones de descarga final (independientes de la corriente de descarga) tienen que ser evitadas.

Datos operativos:

  • Vida útil: hasta 15 años.
  • Ciclos IEC 896-1: 1200.
  • Autodescarga: aprox. 3%/mes a 20°C.
  • Temperatura operativa: -20°C a 55°C, se recomienda su uso entre 10°C a 30°C.
  • Normativas: IEC 896-1, EN 60896-1, EN 61427.
  • Ventilación: según normativa EN 50272-2.

Mantenimiento:

  • Cada 6 meses: revise el voltaje y la densidad de la batería, así como la temperatura de cada elemento (vaso).
  • Cada 12 meses: descargue completamente la batería y revise la densidad, así como la temperatura de cada elemento (vaso).
TAB Batteries - Solar TOPzS
Tabla de referencias
Tipo de celdaVoltaje (V)Long x An x Al (mm)Peso (Kg)C10 (Ah) Uf=1, 80V a 20ºCC100 (Ah) Uf=1, 85V a 25ºC
3 TOPzS 2652198×83×47212,4/18,4265345
4 TOPzS 3532198×101×47216/23,3353458
5 TOPzS 4422198×119×47220,2/29442575
4 TOPzS 5002198×101×72024,3/35,2500650
5 TOPzS 6252198×119×72030,3/43,2625812
6 TOPzS 7502198×137×72038,0/53,5750975
7 TOPzS 8752198×173×72044,0/64,28751137
8 TOPzS 10002198×191×72050,2/72,510001300
Descargas

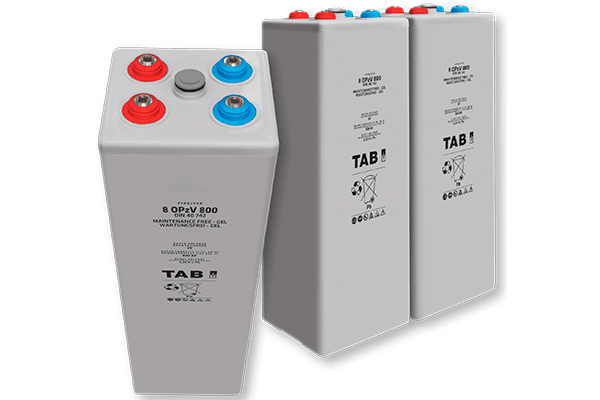

OPzV

TAB opzv son baterías de plomo-ácido gelificadas, reguladas por válvula VRLA y fabricadas según la norma DIN 40742, EN 61427 y IEC 60896-1 y su normativa. Son la fuente de energía ideal para muchas aplicaciones en stand by.

TAB OPzV combina los beneficios de la tecnología de recombinación (es decir, prácticamente sin mantenimiento debido a sus muy bajas emisiones de gas) además de las ventajas de las baterías convencionales abiertas con placas positivas tubulares (es decir, de larga vida y excelente ciclabilidad).

Diseño:

  • Placas positivas tubulares: construidas con rejillas especiales, fundición de aleación libre de antimonio, con bolsas altamente porosas que retienen la materia activa.
  • Placas negativas empastadas: Perfecta consistencia con las placas positivas.
  • Separación: extremadamente de alta porosidad y baja resistencia interna.
  • Electrolito: estructura Gel.
  • Monoblocs y tapas: fabricado en material plástico (ABS). También disponible en material ignífugo ABS como opción (según IEC 707 FV0).

Terminales: terminal hembra (M10) tratado. Perfecto contacto y baja resistencia con cables de conexión flexibles.

  • Terminales sellados: Evita las fugas de ácido y la corrosión en los terminales.
  • Conectores: Cables de conexiones flexibles, totalmente aislados y atornillados (con 20 ± 1 Nm) al terminal con un tornillo aislado que tiene un orificio en la parte superior para la medición eléctrica.
  • Válvula de escape: Abre en baja presión y está equipada con material anti-deflagración para evitar llamas de fuego.

Instalación:

  • Los acumuladores se instalan normalmente en posición vertical sobre soportes.

Carga:

  • Carga de flotación: en sistema de espera 2,25 V / celda.
  • Carga inicial: tensión máxima de 2,35 a 2,40 V / celda con una intensidad máxima de 0,25 C10 (A).

Datos operativos:

  • Vida útil: más de 15 años.
  • Ciclos IEC 896-1: 1200.
  • Autodescarga: aprox. 2%/mes a 20°C.
  • Normativas: IEC 896-1, EN 60896-1, EN 61427.

Características:

  • Seguridad
  • Larga vida
  • Versatilidad
  • Mínima gasificación
  • Profunda resistencia a la descarga
TAB Batteries - Solar OPzV
Tabla de referencias
Tipo de celdaVoltaje (V)Long x An x Al1/Al2 (mm)Peso (Kg)C10 (Ah) Uf=1, 80V a 20ºCC100 (Ah) Uf=1, 85V a 25ºC
4 OPzV 2002103×206×354/38019204243
5 OPzV 2502124×206×354/38023255303
6 OPzV 3002145×206×354/38028306364
5 OPzV 3502124×206×471/49631357425
6 OPzV 4202145×206×471/49636429511
7 OPzV 4902166×206×471/49641500595
6 OPzV 6002145×206×643/68849612728
8 OPzV 8002210×191×664/66965816971
10 OPzV 10002210×233×646/6718010201214
12 OPzV 12002210×275×665/6709312511489
12 OPzV 15002210×275×796/28111515301821
16 OPzV 20002214×399×771/79615520402428
20 OPzV 25002214×487×769/79420025503035
24 OPzV 30002214×576×771/79623530603641
Descargas

OGi

Las TAB OGi block son baterías ventiladas robustas de plomo-ácido diseñadas para aplicaciones industriales en el suministro de alimentación eléctrica con grandes requisitos de seguridad.

Las baterías TAB OGi block pueden usarse tanto para periodos de descarga largos (10 horas) como cortos (pocos minutos). Las áreas principales de aplicación son sistemas de suministro eléctrico DC en centrales eléctricas, sistemas UPS, sistemas industriales y sistemas de suministro eléctrico de emergencia. También pueden utilizarse para arranque de motores y sistemas eléctricos de PV.

TAB Batteries - OGi
Tabla de referencias
Referencia1.801.751.751.701.651.651.60IEC-896-1Dim. (mm)Peso
105311/21/61/12RI(mOhm)Isc(A)LAnAlMojadoSeco
12V 1 OGi 2529252216149616.790.722722053923322
12V 2 OGi 50554944322818138.811.412722053924130.1
12V 3 OGi 75807467494227195.942.112722053924938.2
12V 4 OGi 1001059889655636264.462.812722053925847.3
12V 5 OGi 125135123111816944313.573.523802053927862.3
12V 6 OGi 150165148133988252372.974.223802053928670.5
6V 7 OGi 1751871671511109156391.274.932722053924937.7
6V 8 OGi 20022819717813010867461.115.632722053925341.9
6V 9 OGi 22525422120014512175520.996.363802053926851.6
6V 10 OGi 25027024722316113380550.897.043802053927255.7
6V 11 OGi 27530427124517714688600.817.783802053927558.8
6V 12 OGi 30032029626819415996660.748.443802053927963
2V 3 OGi 75807467494227190.992.1110320642013.89.1
2V 4 OGi 1001059889655636260.742.8110320642014.510
2V 5 OGi 125135123111816944310.603.5210320642015.210.9
2V 6 OGi 150165148133988252370.504.2210320642015.911.8
2V 7 OGi 1751871671511109156390.424.9310320642016.512.6
2V 8 OGi 20022819717813010867460.375.6310320642017.113.4
2V 9 OGi 22525422120014512175520.336.3610320642017.714.2
2V 10 OGi 25027024722316113380550.307.0412620642020.514.3
2V 11 OGi 27530427124517714688600.277.7814520642023.316.1
2V 12 OGi 30032029626819415996660.258.4414520642024.517.5
2V 24 OGi 6006845925363903242011400.1316.422052723925341.9
2V 30 OGi 7508107416704853992411650.1021.892053803927255.7
2V 36 OGi 9009608888045834782891980.0824.632053803927963
Descargas

UPS

Las TAB UPS son baterías de plomo-ácido robustas para grandes descargas con rendimiento optimizado.

La principal aplicación de las TAB UPS es su Unidad Ininterrumpible de Potencia (UPS) en tamaños de 50 a 250 kVA. La batería es totalmente adecuada para arrancar motores diesel para el suministro de energía auxiliar.

TAB Batteries - UPS
Tabla de referencias
Referencia1.801.751.701.651.631.60IEC-896-1Dimensiones (mm)Peso
Descarga (minutos)603015105RI(mOhm)Isc(A)LAnAlMojadoSeco
12V 1 UPS 1004142649212018116.800.732722053923322
12V 2 UPS 20059731121692183238.401.462722053924130.1
12V 3 UPS 300861031622463134655.602.202722053924938.2
12V 4 UPS 4001141352103224106064.202.932722053925847.3
12V 5 UPS 5001471692644125207553.363.663802053927862.3
12V 6 UPS 6001792043275006298952.804.393802053928670.5
6V 7 UPS 70020623738458873710401.205.132722053924937.1
6V 8 UPS 80024727244067684811871.055.862722053925341.9
6V 9 UPS 90027130649274291312940.936.593802053926852
6V 10 UPS1000293342558812101414030.847.323802053927257
6V 11 UPS1100325381592879109815090.768.053802053927559
6V 12 UPS1200347418640946117816130.708.793802053928663
2V 24 UPS240074281613212027254435620.1317.582052723925341.9
2V 30 UPS3000879102716742437304242090.1021.902053803927257
2V 36 UPS36001041125319202837353548380.0826.302053803928663
Descargas
